Retain Materials in HyperShot: убираем ложку дегтя

С момента появления внешней системы рендеринга HyperShot (точнее, с момента когда я о ней узнал), я ее рекомендую всем в качестве неотъемлемой части CAD-системы (разумеется, если визуализация востребована в принципе). И в общем-то все довольны: и скорость визуализации хороша, и форматы программа CAD-овские прекрасно понимает, и стоит недорого. И тем не менее, главная ложка дегтя всех внешних систем рендеринга одна: каждый раз при внесении в модель изменений требуется заново присваивать материалы всем деталям. А если таких деталей десятки? А если сотни? Меня часто спрашивают можно ли это как-то автоматизировать. Лень - двигатель прогресса. Устав отвечать каждому страждущему, я решил опубликовать этот блиц-туториал и в дальнейшем просто давать ссылку на него :-)

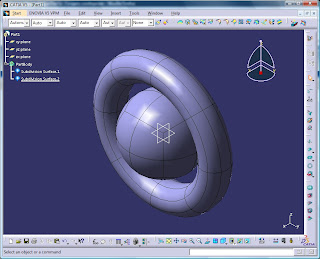

Итак, начнем. Имеется вот такая модель, которую мы сохраним в STEP

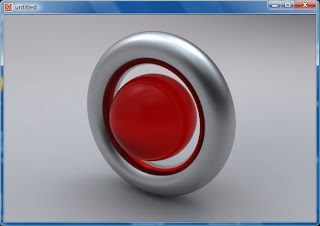

Открываем ее в HyperShot и присваиваем материалы деталям

Теперь мы решили внести изменения в модель (изменить кое-где геометрию, что-то добавить). Вот тут начинается самое интересное. Не нужно закрывать HyperShot. Пока поставьте его на паузу, чтобы не расходовал ресурсы процессора Shift+P.

Возвращаемся в CATIA, вносим изменения и снова выводим модель в STEP (можно даже в тот же файл).


Переключаемся в HyperShot и открываем модель, не забыв включить галку Retain Materials


Видим, что все присвоенные ранее материалы остались!


Конечно, этот метод далек от идеала - данные о модели сохраняются только в течении одной сессии работы с HyperShot. Т.е. после закрытия хипершота вся информация о присвоенных материалах теряется. Создатели программы работают над механизмом "улучшения памяти материалов", чтобы можно было, сохранив модель в bip, обновлять ее по мере изменения мастер-геометрии. И все-таки, надеюсь, эта статья поможет сэкономить не один час времени, которое фактически впустую тратится на рутинное переприсвоение материалов.

четверг, 10 декабря 2009 г.

Генерация органических и математических 3D-моделей

В галереях на сайтах посвященных системам рендеринга часто встречаются некие абстрактные трехмерные модели, на которых часто и демонстрируют те или иные "фичи" рендер-движков. Что-то вроде вот такого (Maxwell Render). И меня всегда интересовало как такие модели получают - наверняка, с помощью какого-то "хитрого" софта. Специально заниматься поиском было некогда, да и лень, но на днях случайно наткнулся на такой вот интересный сайт. Там предлагают несколько версий SUBSTANCE - программы генерации абстрактных трехмерных моделей. В частности, в разделе Downloads есть и freeware-версия, которую можно скачать после регистрации, а также готовые примеры сгенерированных моделей в формате OBJ. Кроме собственно создания модели, SUBSTANCE Viewer позволяет оценить результат в окне предварительной визуализации.

P.S.Тут мне сообщили, что некоторые антивирусники ругаются на exe-файлы вышеозначенной софтины. Вот отчет VirusTotal. Хоть я и считаю, что это закидоны антивирсного ПО, запускайте на свой страх и риск.
